系統簡介：

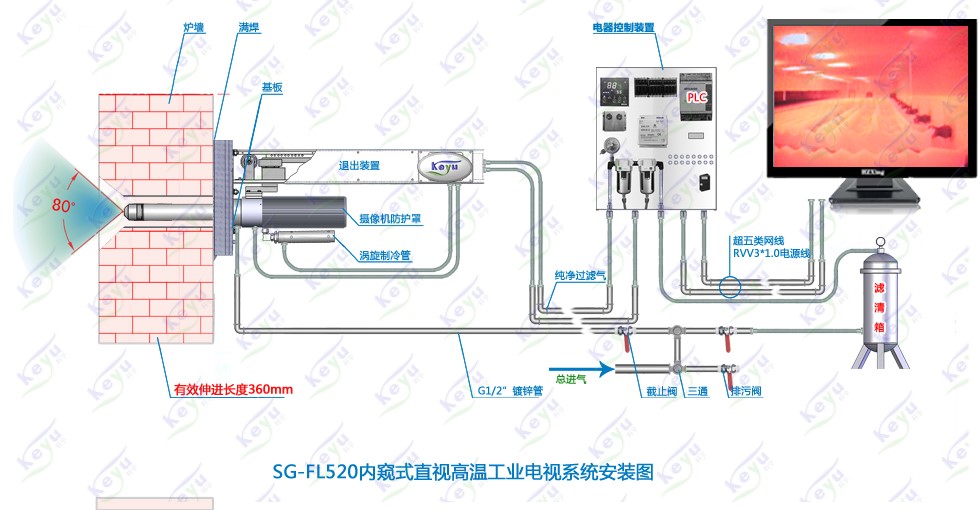

　　轉底爐高溫紅外監控系統運用于轉底爐高溫環境，采用微氣量保護方式, 集視頻技術、機電控制技術及傳感技術為一體的特種閉路電視設備。該設備可安裝在入料口處，也可安裝在爐中及出料口處。該設備將攝像鏡頭直接伸入爐內觀察爐內鐵礦粉的運行、火焰形狀等狀況，操作員可根據工況隨時調整操作參數，既能實時監控轉底爐工作狀況，對提高工作效率，節約能源，改善產品質量，又能改善工作環境，降低勞動強度，更便于實現集中調度及生產過程的自動化，對于回轉窯的安全、經濟運行有著重要的意義。

　　技術特點：

　　本由于探頭罩內層裝有攝像機及鏡頭，因而對防護罩的保護要求更高。設備采用專利設計的探頭防護罩，應用雙重冷卻技術，能夠長時間應對各種惡劣環境。

　　采用自動光圈的高溫針孔鏡頭，提高鏡頭對爐內照度變化下的敏感度；鏡頭端面采用藍寶石制成，能耐600℃高溫，即使在意外情況下，也不致于燒壞鏡頭。

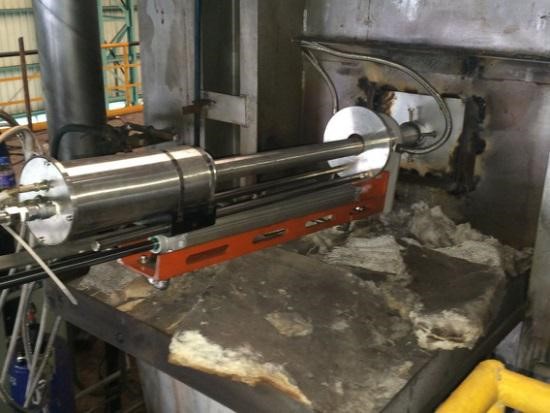

　　鏡頭能自由伸縮爐內進行自由視覺觀察；為了減少轉底爐熱損耗，節約能源，在爐壁內安裝耐高溫陶瓷管，盡量減少爐壁開孔尺寸。

　　傳動部分采用高精密金屬導軌傳動，同時采用帶自鎖電機作為動力，使設備伸進退出平穩可靠。

　　控制系統采用了PLC控制，預設適合各類現場總線接口,具備與 FCSDCS系統的通訊控制功能。提高了系統的可操作性和可聯網性，用戶可根據工藝要求自由編程。

　　溫度控制采用數字顯示設置方式，可預先設置溫控的上下限，實現超溫報警。

　　設備在非正常狀態下具有自我保護功能。

　　配置
